目前(qian)國內很(hen)(hen)多(duo)陶粒窯生(sheng)產線(xian)(xian)，都比較傳統(tong)，很(hen)(hen)多(duo)單機設(she)(she)備都是手(shou)動控(kong)(kong)制，每臺設(she)(she)備單獨控(kong)(kong)制，系(xi)統(tong)的(de)連接性不強，而(er)且操(cao)作工(gong)(gong)業(ye)非常多(duo)，人力資源上浪費很(hen)(hen)大，同時(shi)也(ye)(ye)增加了企(qi)業(ye)的(de)運營(ying)成本。往往因為(wei)生(sheng)產線(xian)(xian)某(mou)一(yi)的(de)設(she)(she)備沒有滿(man)負荷而(er)影響整條生(sheng)產線(xian)(xian)的(de)效率，當設(she)(she)備故(gu)障時(shi)，操(cao)作工(gong)(gong)人通(tong)過(guo)控(kong)(kong)制設(she)(she)備傍(bang)邊的(de)起動按鈕(niu)，急停按鈕(niu)，停止(zhi)按鈕(niu)，比較差的(de)工(gong)(gong)廠甚至(zhi)直接拉閘斷(duan)電的(de)方式停止(zhi)設(she)(she)備運行，這樣既讓電氣元器件(jian)容易燒壞，也(ye)(ye)很(hen)(hen)容易會(hui)讓機械設(she)(she)備磨損，大大影響設(she)(she)備的(de)使用壽命。

　　污泥處理(li)廠(chang)家(jia)鄭州德森提供一種污泥(ni)陶粒(li)生產線智能控(kong)制(zhi)系統，通過(guo)上位(wei)機數據的存(cun)貯，可編程控(kong)制(zhi)器的邏(luo)輯運算控(kong)制(zhi)生產線的每個(ge)執行(xing)機構，讓(rang)工廠(chang)自動按時按量(liang)完成生產任務，大大提高(gao)了污泥(ni)陶粒(li)燒制(zhi)的工作效率。

　　1、技術方案如下：

　　一種(zhong)污泥(ni)陶粒生產線智能控(kong)(kong)制(zhi)(zhi)系(xi)統(tong)，包括上位機(ji)、顯示器、電氣(qi)控(kong)(kong)制(zhi)(zhi)柜(ju)：所(suo)(suo)述(shu)電氣(qi)控(kong)(kong)制(zhi)(zhi)柜(ju)由PLC控(kong)(kong)制(zhi)(zhi)柜(ju)、與PLC控(kong)(kong)制(zhi)(zhi)柜(ju)相連(lian)(lian)的變頻動(dong)力(li)柜(ju)組成(cheng)；所(suo)(suo)述(shu)上位機(ji)與所(suo)(suo)述(shu)昱示器相連(lian)(lian)；所(suo)(suo)述(shu)上位機(ji)通(tong)過無線傳輸模塊與PLC控(kong)(kong)制(zhi)(zhi)柜(ju)通(tong)信連(lian)(lian)接(jie)；所(suo)(suo)述(shu)PLC控(kong)(kong)制(zhi)(zhi)柜(ju)分別與紅外測溫儀、熱(re)電偶、現場就地操作(zuo)箱(xiang)相連(lian)(lian)：所(suo)(suo)述(shu)變頻動(dong)力(li)柜(ju)分別與風(feng)機(ji)和傳動(dong)電機(ji)相連(lian)(lian)。

　　優(you)選(xuan)地，智能控制系統還包括背景墻，所(suo)述背景墻與所(suo)述上位機(ji)相連(lian)用于放(fang)大上位機(ji)的(de)圖像。

　　上(shang)述結構中(zhong)，上(shang)位(wei)機是最高(gao)指(zhi)令層(ceng)，完(wan)全(quan)把整條生產(chan)線(xian)(xian)的(de)工(gong)況形象的(de)顯示在(zai)(zai)操作工(gong)面前，可以集中(zhong)控制(zhi)任(ren)何一個(ge)需(xu)要控制(zhi)的(de)執(zhi)行(xing)機構，在(zai)(zai)線(xian)(xian)顯示實(shi)時的(de)數值，并能生成趨勢曲線(xian)(xian)，生動的(de)再現(xian)生產(chan)的(de)過程，歷(li)史數據的(de)歸檔和查詢，為以后工(gong)藝的(de)改進或能耗消耗提(ti)供原始(shi)數據支持。

　　變頻動力柜位于集中電控(kong)室，控(kong)制窯(yao)體的旋轉速度(du)急風機的風量(liang)，接受來(lai)自PLC的工藝指(zhi)令，當前進(jin)料口量(liang)大(da)時候，頻率自動調高，風機調高，自動控(kong)制整個工藝的速度(du)；

　　PLC柜(ju)是連(lian)接變頻器柜(ju)和(he)現(xian)場操(cao)作(zuo)箱的(de)關鍵控(kong)制部分，下接受來自現(xian)場的(de)儀表的(de)參數或(huo)是狀態，通(tong)過一(yi)系列的(de)邏(luo)輯運(yun)算(suan)及比較，當條件滿(man)足時(shi)條件時(shi)執(zhi)行一(yi)個動作(zuo)，不滿(man)足時(shi)激發報警(jing)并(bing)將數據上傳(chuan)給上位機；

　　現場操作箱位(wei)于(yu)設備旁邊，當(dang)緊急情況下，可以選擇就(jiu)地(di)控(kong)制模式，就(jiu)地(di)控(kong)制風機，傳動馬達的啟(qi)停；

　　背(bei)景墻，將上位機的(de)畫面(mian)以大畫面(mian)的(de)形式展現在所(suo)有(you)操作(zuo)(zuo)者面(mian)前，當(dang)多人(ren)操作(zuo)(zuo)的(de)時(shi)候，尤其是輔助操作(zuo)(zuo)工提供了很(hen)大便利。

　　2、有益效果：

　　通過上位機數據的(de)(de)(de)存貯，可(ke)編程控(kong)制(zhi)器的(de)(de)(de)邏輯(ji)運算控(kong)制(zhi)生(sheng)產線的(de)(de)(de)每(mei)個(ge)執行機構，將生(sheng)產的(de)(de)(de)環節形象(xiang)生(sheng)動的(de)(de)(de)在線在電腦(nao)上，輕(qing)點鼠標(biao)就(jiu)可(ke)以控(kong)制(zhi)現場設備，降低了(le)以往一(yi)人操作(zuo)一(yi)臺設備的(de)(de)(de)成本，大(da)大(da)降低了(le)工(gong)人的(de)(de)(de)勞(lao)動強度，生(sheng)產數據的(de)(de)(de)大(da)量(liang)真實的(de)(de)(de)采集，為(wei)企(qi)業做出最(zui)佳的(de)(de)(de)工(gong)藝提供了(le)依(yi)據，讓工(gong)廠自動按(an)時按(an)量(liang)完成生(sheng)產任務，大(da)大(da)提高了(le)污泥陶(tao)粒燒制(zhi)的(de)(de)(de)工(gong)作(zuo)效率。

　　3、附圖說明

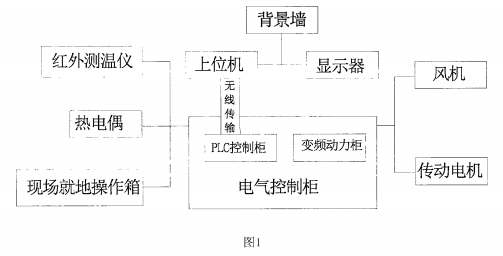

　　圖l為(wei)污泥陶(tao)粒生產線智能(neng)控制系統的工作模(mo)塊結構示(shi)意圖。

　　4、具體實施方式

　　下(xia)面結合具(ju)體實施方(fang)式對(dui)本專(zhuan)利的技術方(fang)案作進一(yi)步詳(xiang)細地說(shuo)明(ming)。

　　如(ru)圖l所(suo)示，一(yi)種污泥(ni)陶粒生(sheng)產線智能控(kong)制(zhi)(zhi)(zhi)(zhi)系統，包括(kuo)上(shang)位(wei)機(ji)(ji)、顯示器、背(bei)景(jing)墻、電氣控(kong)制(zhi)(zhi)(zhi)(zhi)柜；所(suo)述(shu)電氣控(kong)制(zhi)(zhi)(zhi)(zhi)柜由PLC控(kong)制(zhi)(zhi)(zhi)(zhi)柜、與PLC控(kong)制(zhi)(zhi)(zhi)(zhi)柜相連(lian)(lian)的變頻動力柜組成(cheng)；所(suo)述(shu)上(shang)位(wei)機(ji)(ji)與所(suo)述(shu)顯示器相連(lian)(lian)：所(suo)述(shu)背(bei)景(jing)墻與所(suo)述(shu)上(shang)位(wei)機(ji)(ji)相連(lian)(lian)用(yong)于(yu)放大(da)上(shang)位(wei)機(ji)(ji)的圖像；所(suo)述(shu)上(shang)位(wei)機(ji)(ji)通過無線傳輸模(mo)塊與PLC控(kong)制(zhi)(zhi)(zhi)(zhi)柜通信連(lian)(lian)接；所(suo)述(shu)PLC控(kong)制(zhi)(zhi)(zhi)(zhi)柜分別與紅外測(ce)溫儀、熱電偶、現(xian)場就地操作箱相連(lian)(lian)；所(suo)述(shu)變頻動力柜分別與風機(ji)(ji)和傳動電機(ji)(ji)相連(lian)(lian)。

　　在實際應用中，智能控制系統(tong)還可以設置背景墻(qiang)，所述背景墻(qiang)與所述上(shang)位(wei)機相連(lian)用于放大(da)上(shang)位(wei)機的圖像。
