标(biao)准：GB/T 17431.1—2010对粉煤(mei)灰陶粒和陶砂作了(le)系列规(gui)定(ding)。

以工业废料粉煤灰为主要原料，加入一定量胶结料和水，经加工成球、陶粒设备烧结机烧结而成的，其粒径为5mm以上的轻粗骨料称为烧结粉煤灰陶粒；料径小于5mm的(de)轻细骨料称为粉煤灰(hui)陶(tao)砂 。

粉煤(mei)灰陶(tao)粒和陶(tao)砂适用于结构保温(wen)、结构用的轻骨料混(hun)凝土，也(ye)可用于保温(wen)用的轻骨料混(hun)凝土。

粉煤灰陶(tao)粒和(he)陶(tao)砂(sha)的技术要(yao)求 如下：

（1）粉煤灰陶粒

①粉(fen)煤灰陶(tao)粒分(fen)为三粒级：5～10mm；10～15mm；15～20mm。

②粉煤灰陶(tao)粒(li)单(dan)一和混(hun)合(he)级配应符(fu)合(he)表1的规(gui)定。而且(qie)混(hun)合(he)级配的空(kong)隙率应不大(da)于47%。

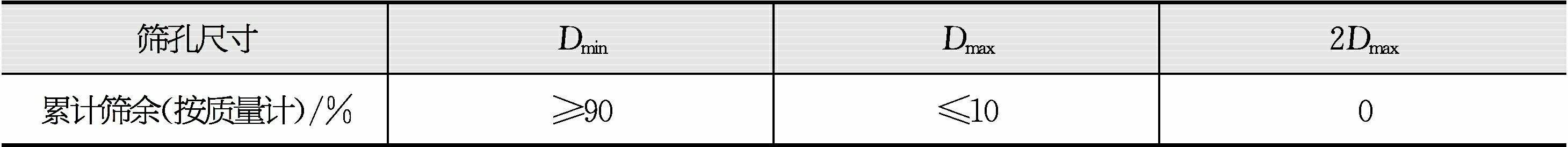

表1　粉煤(mei)灰(hui)陶粒单一和混合级配

③粉煤灰陶粒的松散容(rong)重等级(ji)应按表(biao)10-2划分，其(qi)实际松散容(rong)重的变异系(xi)数应不大于0.05。 ;

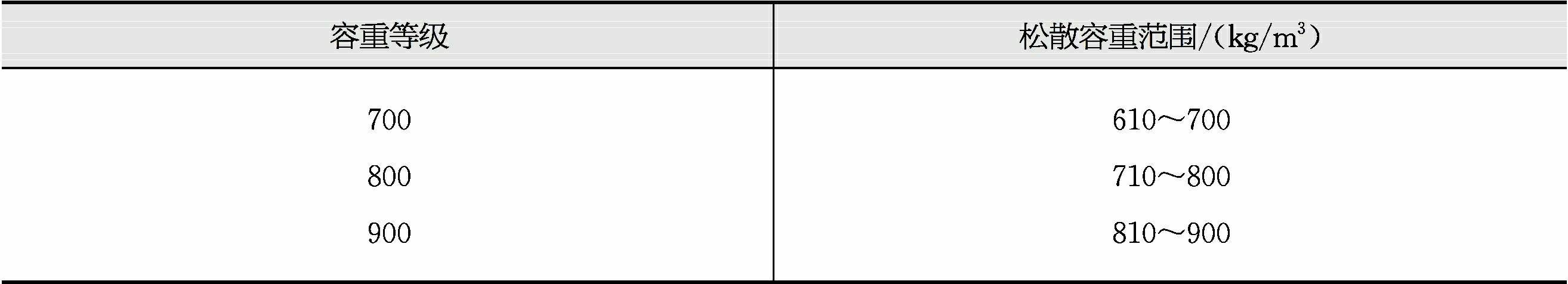

表2　粉煤灰陶(tao)粒(li)的松散容(rong)重等级

④粉煤(mei)灰陶粒筒压(ya)强度(du)与容(rong)重等级的(de)关系(xi)应符(fu)合表3的(de)规定(ding)。

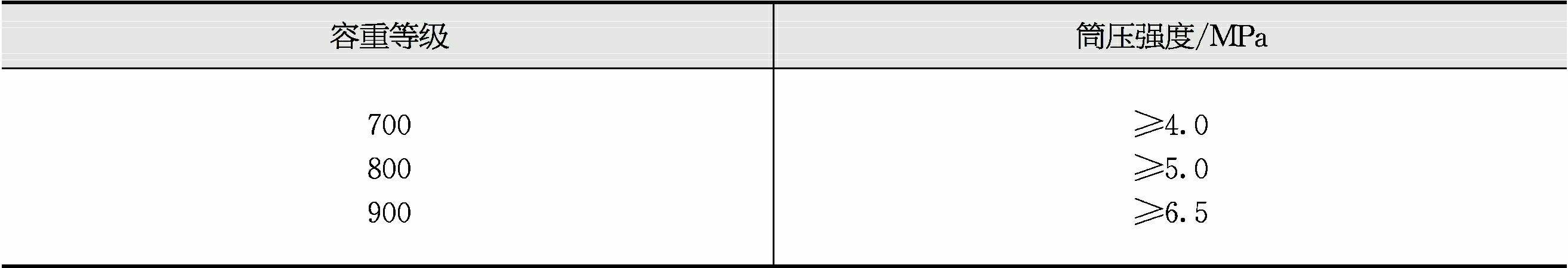

表3　粉(fen)煤灰陶粒筒压强度与容重(zhong)等级

⑤粉煤(mei)灰陶(tao)粒的吸水率不(bu)应(ying)大于22%，软化系数不(bu)应(ying)小于0.80。

⑥粉煤灰陶粒的抗冻(dong)性(xing)，经15次冻(dong)融循(xun)环后(hou)的质(zhi)量损失不应(ying)大于5%；也可(ke)用硫酸钠溶液(ye)法测定其坚固性(xing)，经5次试验后(hou)的质(zhi)量损失不应(ying)大于5%。

⑦粉(fen)煤灰陶粒的安定(ding)性，用(yong)煮沸法检验时，其质量损失不应(ying)大于2%。

⑧粉煤灰陶(tao)粒的(de)烧失量不应大(da)于4%。

⑨粉煤灰陶粒中有害物质应(ying)符合(he)表4的(de)规定。

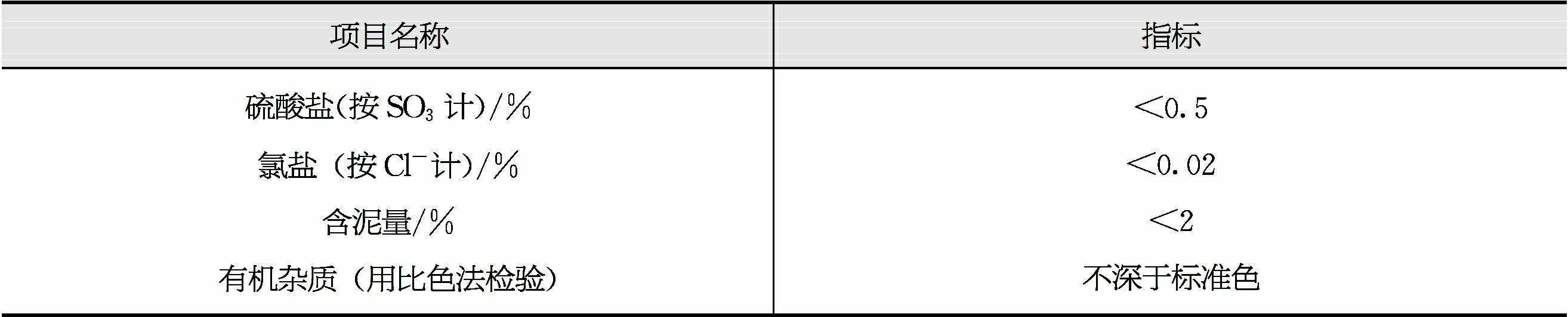

表4　粉煤灰陶粒(li)中有害物质含量

⑩ 除满(man)足上述各项(xiang)技(ji)术要求外，粉(fen)煤(mei)灰陶(tao)粒同时(shi)达(da)到下列3项(xiang)指标者为(wei)特级品：

a. 筛孔尺寸为1/2Dmax的(de)累计筛余（按质量分数计）应在(zai)30%～70%范围内；

b. 容重等级(ji)小于(yu)800级(ji)；

c.相应的筒压强度提高一级，且其(qi)变异系数不大于0.13。

（2）粉煤灰陶砂

①陶(tao)砂(sha)的(de)颗粒级配应(ying)符(fu)合(he)表5的(de)规定，其细度(du)模数不应(ying)大于3.7。

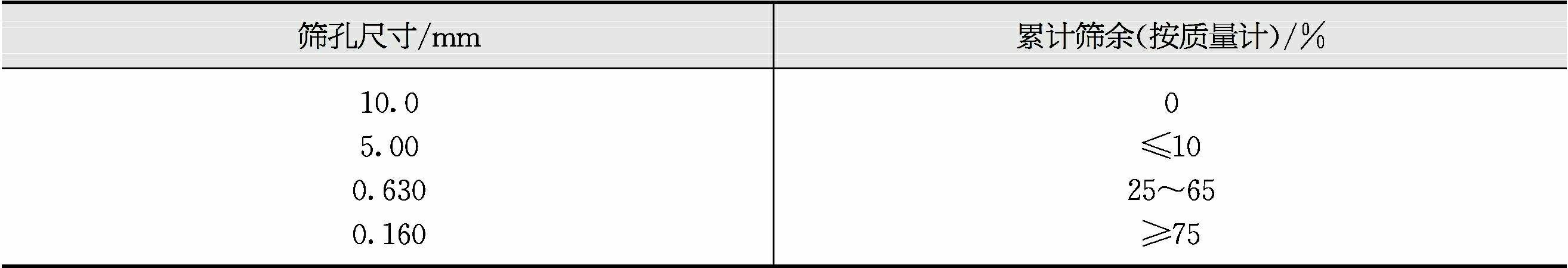

表5　陶(tao)砂的颗(ke)粒级(ji)配

②陶砂的(de)松散容重应满足表6的(de)要求。

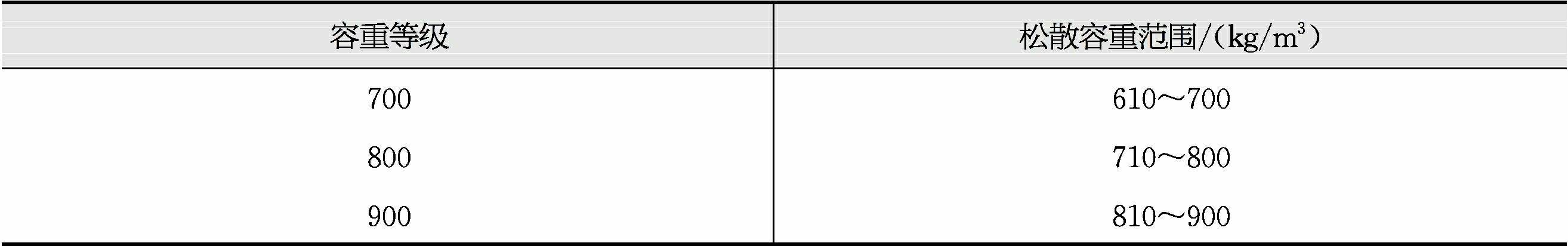

表6　陶砂的松散容重

③陶砂(sha)的烧(shao)失量不应大于5%。

④陶砂中硫酸(suan)盐（按三(san)氧化硫百分含(han)(han)量计）的含(han)(han)量不应大于0.5%。
