我们知道传统的保温砖制作方法，但是近年来，粉煤灰陶粒保温砖的崛起，让很多制砖厂家开始对这种新型材料感兴趣，今天郑州德森环境就分(fen)享下粉煤灰陶粒混凝土(tu)保温砖的生产方法。

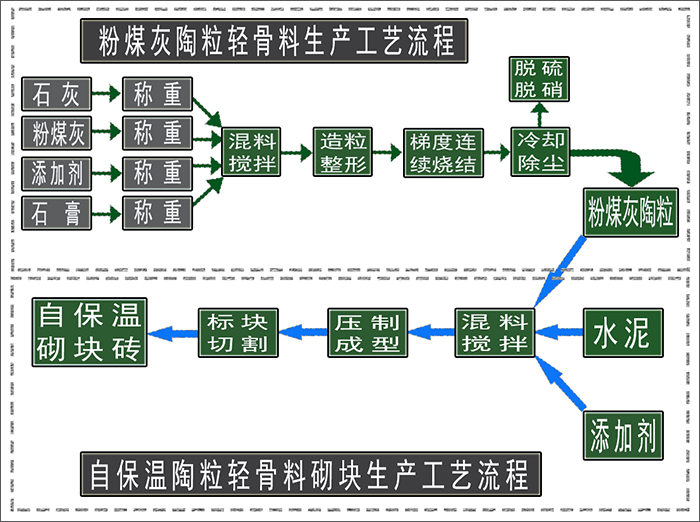

　　方法一：

　　陶料混凝土保温砖(zhuan)，每m3的砖(zhuan)块包括如(ru)下(xia)组份：陶粒160kg、垃(la)圾(ji)渣(zha)845kg、水泥145kg、粉煤灰15kg和(he)水125kg。

　　粉煤(mei)(mei)灰陶(tao)粒混凝土保温砖的(de)生产方法，将(jiang)160kg陶(tao)粒和845kg垃圾渣混合(he)(he)(he)(he)搅(jiao)拌(ban)在(zai)一(yi)(yi)起(qi)，得到第一(yi)(yi)混合(he)(he)(he)(he)物(wu)；将(jiang)145kg水(shui)(shui)泥和15kg粉煤(mei)(mei)灰混合(he)(he)(he)(he)搅(jiao)拌(ban)在(zai)一(yi)(yi)起(qi)，得到第二混合(he)(he)(he)(he)物(wu)；再将(jiang)上述(shu)第一(yi)(yi)混合(he)(he)(he)(he)物(wu)与上述(shu)第二混合(he)(he)(he)(he)物(wu)混合(he)(he)(he)(he)搅(jiao)拌(ban)均(jun)匀，掺入125kg的(de)水(shui)(shui)再混合(he)(he)(he)(he)搅(jiao)拌(ban)均(jun)匀；然(ran)后按常规方式依次进行振动挤压成型、脱模和养护(hu)，即(ji)得到本发明的(de)粉煤(mei)(mei)灰陶(tao)粒混凝土保温砖。

　　应用本(ben)方法的技术方案所制得的粉煤灰(hui)陶粒(li)混凝土保(bao)温砖，经(jing)多次试验检(jian)测(ce)，结果如(ru)下：抗(kang)压强度7. 6Mpa；传热系(xi)数1.25w/ (㎡．k)；热惰性指标3.05w/ (㎡．k)；单块容重3. 7Kg；干燥收(shou)缩率0.043%。

　　方法二：

　　陶料混凝土保温砖，每m3的(de)砖块包括如下(xia)组份：陶粒150kg、垃(la)圾渣845kg、水泥160kg、粉煤(mei)灰lOkg和(he)水128kg。

　　粉煤(mei)灰(hui)陶粒混(hun)(hun)(hun)凝土(tu)保(bao)温砖(zhuan)的(de)生产方(fang)法，将(jiang)150kg陶粒和(he)845kg垃圾渣(zha)混(hun)(hun)(hun)合(he)(he)搅拌(ban)在一(yi)起，得到第(di)(di)(di)一(yi)混(hun)(hun)(hun)合(he)(he)物；将(jiang)160kg水泥和(he)lOkg粉煤(mei)灰(hui)混(hun)(hun)(hun)合(he)(he)搅拌(ban)在一(yi)起，得到第(di)(di)(di)二混(hun)(hun)(hun)合(he)(he)物；再将(jiang)上述(shu)第(di)(di)(di)一(yi)混(hun)(hun)(hun)合(he)(he)物与上述(shu)第(di)(di)(di)二混(hun)(hun)(hun)合(he)(he)物混(hun)(hun)(hun)合(he)(he)搅拌(ban)均匀，掺入(ru)128kg的(de)水再混(hun)(hun)(hun)合(he)(he)搅拌(ban)均匀；然(ran)后按常规方(fang)式依次(ci)进行振动挤(ji)压成(cheng)型、脱模和(he)养护，即(ji)得到本发明的(de)粉煤(mei)灰(hui)陶粒混(hun)(hun)(hun)凝土(tu)保(bao)温砖(zhuan)。

　　应用本方(fang)法的技(ji)术方(fang)案所制得(de)的粉(fen)煤灰陶粒混凝土保温砖(zhuan)，经多次试(shi)验检测，结(jie)果如下(xia)：抗压(ya)强度8. IMpa；传热(re)系(xi)1.46w㎡．k)；热(re)惰性指标(biao)2.78w/ (㎡．k)；单块容重3. 8Kg；干燥收缩(suo)率0.044%。

　　方法三：

　　陶(tao)料混(hun)凝土保温砖(zhuan)，每m3的砖(zhuan)块包括如下组份(fen)：陶(tao)粒(li)155kg、垃圾渣850kg、水泥150kg、粉煤灰lOkg和水126kg。

　　粉煤(mei)灰陶(tao)粒(li)(li)混(hun)(hun)(hun)凝土保温砖的(de)(de)生(sheng)产方法，将155kg陶(tao)粒(li)(li)和850kg垃(la)圾(ji)渣混(hun)(hun)(hun)合搅拌在(zai)一(yi)(yi)起，得到(dao)第一(yi)(yi)混(hun)(hun)(hun)合物；将150kg水(shui)泥(ni)和lOkg粉煤(mei)灰混(hun)(hun)(hun)合搅拌在(zai)一(yi)(yi)起，得到(dao)第二(er)混(hun)(hun)(hun)合物；再将上(shang)述第一(yi)(yi)混(hun)(hun)(hun)合物与上(shang)述第二(er)混(hun)(hun)(hun)合物混(hun)(hun)(hun)合搅拌均匀，掺入126kg的(de)(de)水(shui)再混(hun)(hun)(hun)合搅拌均匀；然后按常规方式依次进行(xing)振动(dong)挤压成型(xing)、脱模和养护，即得到(dao)本发明的(de)(de)粉煤(mei)灰陶(tao)粒(li)(li)混(hun)(hun)(hun)凝土保温砖。

　　应用本方法的技术方案所制得的粉煤灰陶(tao)粒(li)混凝土(tu)保温砖，经多(duo)次试验检测，结(jie)果如下：抗(kang)压(ya)强度7. 8Mpa；传(chuan)热系1.32w㎡．k)；热惰(duo)性指标2.95w/ (㎡．k)；单块容(rong)重3. 6Kg；干燥收(shou)缩率0.043%。

　　在上述各方法中，陶粒(li)由污泥和(he)淤(yu)泥高温胀烧而成，其粒(li)径为5-lOmm，堆(dui)积密度为400kg/m3。垃(la)圾渣为垃(la)圾经高温焚烧而成，其粒(li)径为0. 3-lOmm，堆(dui)积密度为llOOkg/m3。粉(fen)煤(mei)灰为工(gong)工(gong)级的(de)粉(fen)煤(mei)灰。

　　以上就是粉煤灰陶粒混凝土保温砖的生产方法，郑州德森专业从事粉煤灰(hui)陶粒设备，污泥陶粒设备，尾矿陶粒设备等，提供粉煤灰陶粒制作方法和方案，更多粉煤灰陶粒知识，欢迎您咨询郑州德森环境。
