目前，市面上的(de)造粒(li)装(zhuang)(zhuang)置基本实现了粉煤(mei)灰(hui)大批量(liang)流水线式造粒(li)的(de)目的(de)，具(ju)有自动化程度高(gao)，结构布局紧凑，生(sheng)产效率高(gao)，节省空(kong)间等(deng)优点。但(dan)由(you)于缺少必要的(de)筛选装(zhuang)(zhuang)置，往往所生(sheng)产陶粒(li)成品率较低，生(sheng)产废料较多。

　　针对以上所述的不足，本实用新型提供一种粉煤灰陶粒筛(shai)选装置，可以对陶粒(li)进行筛(shai)选，同时(shi)，将不合格陶粒(li)重新利(li)用，提高生(sheng)产的(de)成品率(lv)，提高原料(liao)的(de)利(li)用率(lv)。

　　一、为(wei)了达到上述(shu)目的(de)，本(ben)实用新型是通(tong)过以下技(ji)术方案实现的(de)：

　　一种粉煤灰(hui)陶粒(li)筛选(xuan)装置(zhi)，包括料仓(cang)、圆(yuan)盘(pan)造(zao)粒(li)机(ji)(ji)(ji)(ji)、筛选(xuan)机(ji)(ji)(ji)(ji)构(gou)(gou)和(he)(he)输(shu)送机(ji)(ji)(ji)(ji)，料仓(cang)固定(ding)(ding)(ding)在(zai)料仓(cang)支(zhi)架上，料仓(cang)底部呈斗形，其(qi)(qi)下(xia)方设有圆(yuan)盘(pan)造(zao)粒(li)机(ji)(ji)(ji)(ji)，圆(yuan)盘(pan)造(zao)粒(li)机(ji)(ji)(ji)(ji)倾斜固定(ding)(ding)(ding)设置(zhi)在(zai)机(ji)(ji)(ji)(ji)架上，圆(yuan)盘(pan)造(zao)粒(li)机(ji)(ji)(ji)(ji)输(shu)出端(duan)(duan)通过输(shu)送机(ji)(ji)(ji)(ji)连接筛选(xuan)机(ji)(ji)(ji)(ji)构(gou)(gou)的(de)输(shu)入端(duan)(duan)，筛选(xuan)机(ji)(ji)(ji)(ji)构(gou)(gou)包括圆(yuan)滚(gun)筛支(zhi)架和(he)(he)圆(yuan)滚(gun)筛，圆(yuan)滚(gun)筛前端(duan)(duan)设有固定(ding)(ding)(ding)设置(zhi)的(de)合格品(pin)下(xia)料斗，下(xia)方设有固定(ding)(ding)(ding)设置(zhi)的(de)不(bu)(bu)合格品(pin)下(xia)料斗，不(bu)(bu)合格品(pin)下(xia)料斗通过其(qi)(qi)下(xia)方输(shu)送机(ji)(ji)(ji)(ji)连接圆(yuan)盘(pan)造(zao)粒(li)机(ji)(ji)(ji)(ji)。

　　所述圆滚筛包括圆滚驱(qu)动装置和多个并(bing)列的滚子组(zu)成(cheng)，辊子间设有(you)一定的间隙且通过皮带、链条(tiao)或(huo)齿(chi)轮传动。

　　所述粉煤灰陶(tao)粒筛选装置(zhi)还(hai)包括固(gu)定设置(zhi)的水(shui)箱(xiang)，水(shui)箱(xiang)底部通过管道(dao)连(lian)接(jie)圆盘造粒机。

　　所述圆盘造(zao)粒机输(shu)(shu)出端通过陶粒输(shu)(shu)送(song)机连(lian)接筛选机构的输(shu)(shu)入端。

　　所述不(bu)合格品下(xia)料斗通过其下(xia)方的不(bu)合格品输送机(ji)连接圆盘造粒(li)机(ji)上部。

　　所述输送机为皮带输送机。

　　二、本(ben)实用新型(xing)的有(you)益效果如下(xia)：

　　1 .对(dui)陶(tao)(tao)粒进行筛选的同时，将(jiang)不(bu)合格陶(tao)(tao)粒重新(xin)利用，提(ti)高(gao)生产的成品率；圆盘(pan)造粒机(ji)(ji)输(shu)(shu)出端(duan)通(tong)过陶(tao)(tao)粒输(shu)(shu)送机(ji)(ji)连接圆滚(gun)筛的输(shu)(shu)入端(duan)，圆滚(gun)筛设(she)有合格品下(xia)料(liao)斗和不(bu)合格品下(xia)料(liao)斗，不(bu)合格品下(xia)料(liao)斗通(tong)过其(qi)下(xia)方的不(bu)合格品输(shu)(shu)送机(ji)(ji)返回(hui)不(bu)合格品给(ji)圆盘(pan)造粒机(ji)(ji)，其(qi)输(shu)(shu)出端(duan)流(liu)向下(xia)一(yi)道工序，经过对(dui)不(bu)合格品的多次反复(fu)处理(li)，提(ti)高(gao)生产的成品率，减少废料(liao)；

　　2 .提(ti)高原(yuan)料的(de)利用率(lv)，节省(sheng)投(tou)资，减(jian)少(shao)生产(chan)成(cheng)本(ben)；经过(guo)对不合(he)格陶粒的(de)再(zai)次(ci)加工(gong)，如(ru)再(zai)不合(he)格则再(zai)次(ci)返工(gong)，提(ti)高了原(yuan)料的(de)利用率(lv)，减(jian)少(shao)生产(chan)成(cheng)本(ben)；

　　3 .节省人力(li)，同(tong)时提高(gao)了产(chan)出陶粒(li)的(de)(de)质(zhi)量(liang)；圆滚筛在对(dui)陶粒(li)进(jin)行筛选的(de)(de)同(tong)时，同(tong)时把控了产(chan)品的(de)(de)质(zhi)量(liang)，粒(li)度不符(fu)合要求的(de)(de)陶粒(li)在圆滚筛传输过程中自动(dong)流向上道工序，节省人力(li)，同(tong)时提高(gao)了产(chan)品质(zhi)量(liang)。

　　三、附图说明：

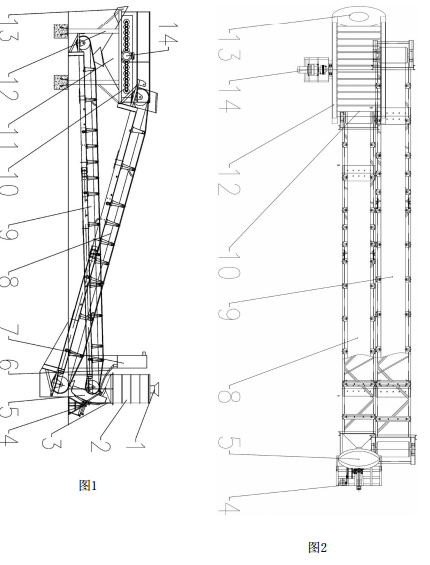

　　图1为粉煤灰(hui)陶粒筛选(xuan)装(zhuang)置(zhi)结(jie)构示意图；

　　图2为粉煤灰陶粒设备筛选装置俯视结构示意图(tu)；

　　具体实施方式：

　　依(yi)照以下(xia)的附图详细说明关于(yu)本实用新型的示例性实施例。

　　图中序号所代(dai)表(biao)的含(han)义为：1-上料(liao)(liao)口，2-料(liao)(liao)仓，3-料(liao)(liao)仓支架，4-机架，5-圆(yuan)盘造粒(li)机，6-管道，7-水箱(xiang)，8-陶粒(li)输送机，9-不合(he)格(ge)品输送机，10-圆(yuan)滚(gun)筛，11-不合(he)格(ge)品下(xia)料(liao)(liao)斗，12-圆(yuan)滚(gun)筛支架，13-合(he)格(ge)品下(xia)料(liao)(liao)斗，14-圆(yuan)滚(gun)驱动(dong)装置。
