陶粒(li)(li)設(she)備(bei)出粒(li)(li)裝(zhuang)置，具有結構簡單、使(shi)用(yong)(yong)方(fang)便(bian)、成粒(li)(li)率(lv)高、粒(li)(li)度(du)均(jun)勻(yun)等優點，是復合肥行業(ye)常用(yong)(yong)的(de)(de)設(she)備(bei)之一。陶粒(li)(li)設(she)備(bei)出粒(li)(li)裝(zhuang)置的(de)(de)圓盤(pan)多為(wei)具有一定錐(zhui)度(du)的(de)(de)圓盤(pan)，通過圓盤(pan)的(de)(de)旋轉(zhuan)作(zuo)用(yong)(yong)以(yi)及物(wu)料的(de)(de)重力作(zuo)用(yong)(yong)形(xing)成顆粒(li)(li)狀(zhuang)物(wu)質。然而顆粒(li)(li)狀(zhuang)物(wu)質在轉(zhuan)移(yi)至下(xia)一工序的(de)(de)過程(cheng)中，大(da)量的(de)(de)顆粒(li)(li)易(yi)同時落下(xia)來，不(bu)但(dan)給下(xia)一工序設(she)別造(zao)成較(jiao)大(da)的(de)(de)沖擊力，而且(qie)易(yi)導致物(wu)料沖出設(she)備(bei)之外，造(zao)成物(wu)料浪費，對生產造(zao)成不(bu)便(bian)。

　　為解決上述問題，本實用新型提供一種成型顆粒卸料效果好的陶(tao)粒設(she)備出粒裝置。

　　一、技術方案

　　本(ben)實用新(xin)型所(suo)述的(de)陶粒設備出粒裝(zhuang)置的(de)圓(yuan)盤(pan)(pan)，包括圓(yuan)盤(pan)(pan)底(di)(di)面(mian)(mian)和(he)設置在(zai)底(di)(di)面(mian)(mian)邊緣(yuan)與底(di)(di)面(mian)(mian)垂直的(de)裙板(ban)(ban)，所(suo)述圓(yuan)盤(pan)(pan)底(di)(di)面(mian)(mian)上(shang)設有(you)螺(luo)旋(xuan)形(xing)隔(ge)板(ban)(ban)，螺(luo)旋(xuan)形(xing)隔(ge)板(ban)(ban)板(ban)(ban)從底(di)(di)面(mian)(mian)中(zhong)心(xin)開(kai)始至裙板(ban)(ban)位置處結(jie)束，螺(luo)旋(xuan)形(xing)隔(ge)板(ban)(ban)自底(di)(di)面(mian)(mian)中(zhong)心(xin)至裙板(ban)(ban)處螺(luo)旋(xuan)半徑逐漸變大(da)，螺(luo)旋(xuan)板(ban)(ban)結(jie)束處設有(you)顆粒料(liao)(liao)出料(liao)(liao)口 I，所(suo)述圓(yuan)盤(pan)(pan)安裝(zhuang)在(zai)固(gu)(gu)(gu)定(ding)盤(pan)(pan)上(shang)，固(gu)(gu)(gu)定(ding)盤(pan)(pan)固(gu)(gu)(gu)定(ding)在(zai)造粒機(ji)機(ji)架上(shang)，固(gu)(gu)(gu)定(ding)盤(pan)(pan)上(shang)設有(you)供圓(yuan)盤(pan)(pan)軸穿過的(de)孔，圓(yuan)盤(pan)(pan)由驅動裝(zhuang)置驅動相對于固(gu)(gu)(gu)定(ding)盤(pan)(pan)旋(xuan)轉，固(gu)(gu)(gu)定(ding)盤(pan)(pan)底(di)(di)面(mian)(mian)面(mian)(mian)積大(da)于圓(yuan)盤(pan)(pan)底(di)(di)面(mian)(mian)面(mian)(mian)積，所(suo)述固(gu)(gu)(gu)定(ding)盤(pan)(pan)上(shang)設有(you)出料(liao)(liao)口 II。

　　粉末狀(zhuang)物料(liao)通(tong)過螺(luo)旋(xuan)(xuan)(xuan)的(de)起(qi)點進(jin)入圓盤，在(zai)圓盤的(de)旋(xuan)(xuan)(xuan)轉作用(yong)下(xia)，沿著圓盤內的(de)螺(luo)旋(xuan)(xuan)(xuan)形隔(ge)板(ban)運(yun)動(dong)，運(yun)動(dong)至螺(luo)旋(xuan)(xuan)(xuan)隔(ge)板(ban)的(de)出口處時(shi)，通(tong)過圓盤上的(de)出口進(jin)入固(gu)定(ding)盤中，固(gu)定(ding)盤是固(gu)定(ding)不(bu)動(dong)的(de)，使處于旋(xuan)(xuan)(xuan)轉中的(de)顆粒料(liao)在(zai)進(jin)入下(xia)一工序之(zhi)前(qian)得以緩(huan)沖，通(tong)過固(gu)定(ding)盤上的(de)出料(liao)口進(jin)入下(xia)一工序，其(qi)能(neng)降(jiang)低顆粒對下(xia)一工序設備的(de)沖擊力(li)，延長設備的(de)使用(yong)壽(shou)命，同時(shi)緩(huan)解了物料(liao)沖入設備之(zhi)外的(de)情形。如果所述(shu)顆粒不(bu)能(neng)滿足(zu)需求，可適(shi)當增加(jia)螺(luo)旋(xuan)(xuan)(xuan)板(ban)的(de)長度以及采用(yong)兩個結構相同的(de)圓盤連續進(jin)行(xing)處理。

　　作為(wei)一(yi)種改(gai)進，所(suo)述(shu)的圓盤(pan)(pan)的頂部設(she)有清料裝置(zhi)(zhi)，清料裝置(zhi)(zhi)包括(kuo)設(she)置(zhi)(zhi)在(zai)圓盤(pan)(pan)上方的固定(ding) ；梁(liang)和刮(gua)板，固定(ding)梁(liang)內設(she)有與圓盤(pan)(pan)底(di)面互相配(pei)合的螺旋槽，刮(gua)板在(zai)螺旋槽內滑(hua)動(dong)連接，所(suo)述(shu)清料裝置(zhi)(zhi)由(you)設(she)置(zhi)(zhi)在(zai)造粒(li)機機架上的驅動(dong)裝置(zhi)(zhi)驅動(dong)。所(suo)述(shu)清料裝置(zhi)(zhi)可用于定(ding)時(shi)將(jiang)黏貼(tie)在(zai)圓盤(pan)(pan)底(di)部的物料清除。

　　優(you)選的(de)(de)，所述的(de)(de)圓盤(pan)上(shang)的(de)(de)顆粒(li)料(liao)出料(liao)口 I 為(wei)篩形板，可(ke)對(dui)顆粒(li)料(liao)進行緩(huan)沖。

　　所述(shu)螺旋(xuan)形隔(ge)板的螺旋(xuan)方向(xiang)與圓(yuan)盤的旋(xuan)轉方向(xiang)相同。

　　二(er)、與現有技術(shu)相(xiang)比，本實用新型(xing)的有益效果是 ：

　　粉末在(zai)圓盤(pan)內的(de)(de)運(yun)動(dong)遵循一(yi)定(ding)的(de)(de)路(lu)徑(jing)，且在(zai)慣(guan)性力(li)的(de)(de)作用下。能將較大(da)的(de)(de)顆(ke)(ke)粒(li)甩出(chu)圓盤(pan)，實現(xian)較大(da)顆(ke)(ke)粒(li)或(huo)所需(xu)尺寸(cun)的(de)(de)顆(ke)(ke)粒(li)率先掃出(chu)圓盤(pan)，再通(tong)過固定(ding)盤(pan)的(de)(de)緩沖(chong)作用進入下一(yi)設(she)備，延長設(she)備的(de)(de)使用壽命。

　　三、附圖說明

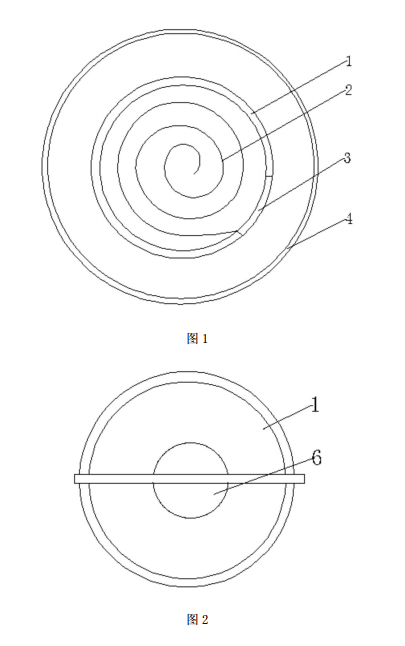

　　圖 1 為陶粒設備(bei)出粒裝(zhuang)置的圓盤(pan)結構(gou)示(shi)意圖 ；

　　圖 2 為(wei)陶粒設備出粒裝置(zhi)的圓盤(pan)刮料裝置(zhi)示意圖。

　　其中，1- 圓盤 ；2- 螺旋(xuan)形隔板 ；3- 出料口 I ；4- 出料口 II ；5- 固(gu)定盤 ；6- 刮料裝置。

　　四、具體實施方式(shi)

　　下(xia)面(mian)結合附圖和實施例進一步(bu)解釋本實用新型。

　　本實用新型所述的陶粒設備出粒裝置（圓盤造粒機）的(de)圓(yuan)(yuan)盤(pan) 1，包括圓(yuan)(yuan)盤(pan)底(di)面(mian)(mian)(mian)和設(she)置在底(di)面(mian)(mian)(mian)邊緣與底(di)面(mian)(mian)(mian)垂直的(de)裙(qun)(qun)板，所述圓(yuan)(yuan)盤(pan)底(di)面(mian)(mian)(mian)上設(she)有螺(luo)旋形(xing)隔(ge)板 2，螺(luo)旋形(xing)隔(ge)板 2 的(de)螺(luo)旋方向(xiang)與圓(yuan)(yuan)盤(pan)的(de)旋轉方向(xiang)相同(tong)，螺(luo)旋形(xing)隔(ge)板 2 從底(di)面(mian)(mian)(mian)中(zhong)心開始至(zhi)(zhi)裙(qun)(qun)板位置處結束，螺(luo)旋形(xing)隔(ge)板 2 自底(di)面(mian)(mian)(mian)中(zhong)心至(zhi)(zhi)裙(qun)(qun)板處螺(luo)旋半徑逐(zhu)漸變大(da)，螺(luo)旋行(xing)隔(ge)板 2 結束處設(she)有顆粒料出(chu)料口(kou) I3，出(chu)料口(kou) I3 為篩(shai)形(xing)板。

　　所述圓盤(pan)(pan) 1 安裝在固(gu)定盤(pan)(pan) 5 上，固(gu)定盤(pan)(pan) 5 固(gu)定在造粒機機架上，固(gu)定盤(pan)(pan) 5 上設有供圓盤(pan)(pan)軸(zhou)穿過的(de)孔(kong)，圓盤(pan)(pan) 1 由驅動(dong)(dong)裝置驅動(dong)(dong)相對于(yu)固(gu)定盤(pan)(pan) 5 旋轉，固(gu)定盤(pan)(pan) 5 底(di)面面積(ji)大于(yu)圓盤(pan)(pan)底(di)面面積(ji)，所述固(gu)定盤(pan)(pan)上設有出料(liao)口 II4。

　　圓(yuan)盤(pan) 1 的(de)(de)頂部(bu)設(she)(she)(she)有清(qing)料(liao)裝(zhuang)(zhuang)(zhuang)置(zhi)，清(qing)料(liao)裝(zhuang)(zhuang)(zhuang)置(zhi)包括設(she)(she)(she)置(zhi)在(zai)圓(yuan)盤(pan) 1 上方的(de)(de)固(gu)定梁(liang)(liang)和刮板(ban)，固(gu)定梁(liang)(liang)上設(she)(she)(she)有與圓(yuan)盤(pan)底面互相配(pei)合(he)的(de)(de)螺(luo)旋槽，刮板(ban)在(zai)螺(luo)旋槽內(nei)滑動(dong)連接，所述(shu)清(qing)料(liao)裝(zhuang)(zhuang)(zhuang)置(zhi)由設(she)(she)(she)置(zhi)在(zai)造粒機機架上的(de)(de)驅動(dong)裝(zhuang)(zhuang)(zhuang)置(zhi)驅動(dong)。所述(shu)清(qing)料(liao)裝(zhuang)(zhuang)(zhuang)置(zhi)可用(yong)于定時將黏(nian)貼在(zai)圓(yuan)盤(pan)底部(bu)的(de)(de)物料(liao)清(qing)除(chu)。

　　使用時，粉末狀物料(liao)從(cong)螺旋(xuan)形隔板的中心(xin)位置進(jin)入圓盤之(zhi)中，隨著圓盤的轉(zhuan)動物料(liao)隨之(zhi)從(cong)出料(liao)口 I 進(jin)入固(gu)定板，然(ran)后通過固(gu)定板上(shang)的出料(liao)口 II 進(jin)入下一工序。
